Mengenal Jenis dan Fungsi Kabel Listrik: Panduan Lengkap untuk Instalasi yang Aman
Kabel listrik adalah komponen penting dalam setiap instalasi listrik. Fungsinya tidak hanya untuk menyalurkan listrik, tetapi juga untuk memastikan keselamatan dan efisiensi energi. Pemilihan kabel yang tepat sangat penting untuk menghindari risiko kebakaran, kerusakan perangkat, dan masalah lainnya. Artikel ini akan membahas berbagai jenis kabel listrik beserta spesifikasinya.

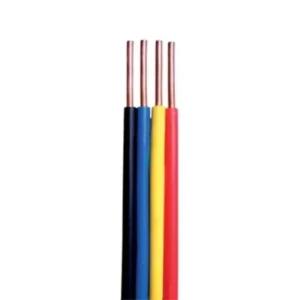

1. Kabel NYA
Kabel NYA sering digunakan dalam instalasi listrik rumah tangga karena harganya yang ekonomis dan mudah ditemukan. Kabel ini cocok untuk instalasi dalam pipa atau saluran tertutup.
- Konduktor: Tembaga
- Isolasi: PVC
- Tegangan Kerja: 450/750V
- Diameter: 1.5 mm², 2.5 mm², dll.
- Warna: Merah, kuning, biru, hitam
2. Kabel NYM
Kabel NYM memiliki dua lapisan isolasi PVC, yang memberikan perlindungan ekstra. Kabel ini cocok untuk instalasi di dalam dan di luar ruangan, tetapi harus dihindarkan dari paparan sinar matahari langsung dan tempat yang rawan air.
- Konduktor: Tembaga
- Isolasi: PVC ganda (isolasi dalam dan luar)
- Tegangan Kerja: 300/500V
- Diameter: 1.5 mm², 2.5 mm², 4 mm², dll.
- Warna: Biasanya putih
3. Kabel NYY
Kabel NYY dirancang untuk instalasi luar ruangan dan di dalam tanah. Dengan lapisan isolasi yang tebal, kabel ini tahan terhadap kondisi lingkungan yang ekstrem.
- Konduktor: Tembaga
- Isolasi: PVC ganda (isolasi dalam dan pelindung luar)
- Tegangan Kerja: 0.6/1 kV
- Diameter: 1.5 mm², 2.5 mm², 4 mm², 6 mm², dll.
- Warna: Hitam

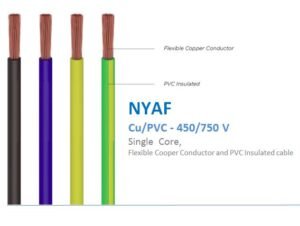

4. Kabel NYAF
Kabel NYAF digunakan di tempat yang membutuhkan fleksibilitas tinggi, seperti panel kontrol dan instalasi di dalam pipa yang memiliki banyak tikungan.
- Konduktor: Tembaga fleksibel
- Isolasi: PVC
- Tegangan Kerja: 450/750V
- Diameter: 1.5 mm², 2.5 mm², dll.
- Warna: Beragam
5. Kabel NYMHYO
Kabel NYMHYO adalah kabel serbaguna yang sering digunakan untuk instalasi ringan, seperti peralatan rumah tangga dan elektronik kecil.
- Konduktor: Tembaga
- Isolasi: PVC
- Tegangan Kerja: 300/300V
- Diameter: 0.75 mm², 1 mm²
- Warna: Biasanya abu-abu
6. Kabel Tembaga Terselubung (Armored Cable)
Kabel ini memiliki pelindung logam yang melindungi dari kerusakan mekanis, sehingga cocok untuk instalasi di area yang rawan gangguan fisik.
- Konduktor: Tembaga
- Isolasi: PVC atau XLPE
- Pelindung: Baja atau aluminium
- Tegangan Kerja: 0.6/1 kV atau lebih
- Diameter: Beragam tergantung spesifikasi
- Warna: Hitam atau sesuai kebutuhan

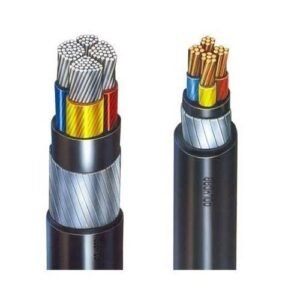

7. Kabel XLPE
Kabel XLPE (Cross-Linked Polyethylene) digunakan untuk instalasi yang membutuhkan isolasi suhu tinggi dan stabilitas kimia.
- Konduktor: Tembaga atau aluminium
- Isolasi: XLPE
- Tegangan Kerja: 0.6/1 kV hingga tegangan tinggi
- Diameter: Beragam tergantung spesifikasi
- Warna: Biasanya hitam atau sesuai kebutuhan
8. Kabel SKL (Kabel Laut)
Kabel ini digunakan untuk instalasi di bawah air atau laut dan dirancang untuk tahan terhadap korosi dan tekanan air.
- Konduktor: Tembaga
- Isolasi: XLPE atau EPR
- Pelindung: Baja tahan karat atau material anti korosi lainnya
- Tegangan Kerja: Tegangan tinggi
- Diameter: Beragam tergantung spesifikasi
- Warna: Hitam

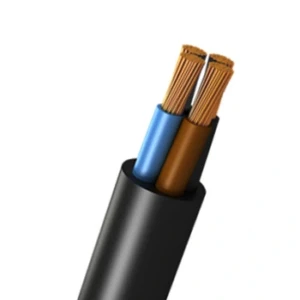

9. Kabel EPR
Kabel EPR (Ethylene Propylene Rubber) digunakan untuk instalasi yang membutuhkan fleksibilitas dan ketahanan terhadap suhu tinggi.
- Konduktor: Tembaga atau aluminium
- Isolasi: EPR
- Tegangan Kerja: 0.6/1 kV hingga tegangan tinggi
- Diameter: Beragam tergantung spesifikasi
- Warna: Beragam
10. Kabel THW
Kabel THW digunakan untuk instalasi rumah tangga, gedung, dan industri dengan isolasi yang tahan panas dan lembap.
- Konduktor: Tembaga atau aluminium
- Isolasi: PVC
- Tegangan Kerja: 600V
- Diameter: Beragam tergantung spesifikasi
- Warna: Beragam
Pemilihan Kabel yang Tepat
Memilih kabel yang tepat sangat penting untuk memastikan keamanan dan efisiensi instalasi listrik. Pertimbangkan faktor-faktor berikut:
- Tegangan Kerja: Pastikan kabel sesuai dengan tegangan sistem listrik yang akan digunakan.
- Kapasitas Arus: Pilih kabel dengan kapasitas arus yang cukup untuk mencegah overheating.
- Lingkungan Instalasi: Pertimbangkan kondisi lingkungan, seperti suhu, kelembapan, dan paparan sinar matahari.
- Fleksibilitas: Gunakan kabel fleksibel untuk instalasi dengan banyak tikungan atau ruang sempit.
Kesimpulan
Dengan memahami berbagai jenis kabel listrik dan spesifikasinya, Anda dapat membuat keputusan yang lebih tepat saat memilih kabel untuk instalasi listrik. Pastikan selalu mengikuti standar keselamatan dan regulasi lokal untuk menghindari risiko kecelakaan dan kerusakan.
